Обзор встраиваемой умной розетки Aqara Wall Outlet H2 EU

1. Общая информация
2. Внешний вид и комплектация
3. Монтаж и первичная настройка
4. Функционал и примеры работы
5. Интеграция с Алисой
6. Прочие интеграции
7. Технические характеристики
8. Заключение

Общая информация

Умная встраиваемая розетка Aqara Wall Outlet H2 EU — это устройство, которое позволит вам управлять питанием бытовой техники дистанционно и интегрировать ее с другими устройствами экосистемы, создавая различные сценарии и автоматизации. Например, включать обогреватель по расписанию или при наступлении заданной температуры (потребуется датчик температуры и влажности), включать и выключать торшеры, ночники, чайник и другие электроприборы, использующие для своего питания обычную розетку.

Внешний вид и комплектация

В связи с ребрендингом компании упаковка получила новый дизайн – из привычных бело-синих цветов, она окрасилась в светло бежевые тона, а изображение на лицевой части стало более крупным. Несмотря на изменение дизайна, комплектация осталась прежней:

• встраиваемая розетка (европейского образца);
• рамка (европейского образца);
• руководство по эксплуатации;
• набор винтов для монтажа.

Размер главного модуля розетки составляет 55 мм, что позволяет применять стандартные рамки европейского типа. Глубина внутренней части равна 35мм, что подойдет для большинства подрозетников, используемых в квартирах. Размеры отдельных компонентов розетки указаны на изображении ниже.

Лицевая сторона устройства представляет из себя классическую модель розетки, изготовленной из белого матового пластика, за исключением того, что в правом верхнем углу расположились – кнопка сопряжения/включения и светодиод, оповещающий о состоянии устройства.

Розетка оснащена защитой от детей (шторками) и контактами заземления, которые повышают безопасность устройства, отводя напряжение в случае неисправности.

На обратной стороне устройства находится пластиковый корпус серого цвета с отверстиями для отвода тепла и контактная группа, состоящая из «Фазы» «Земли» и «Нейтрали».

Монтаж и первичная настройка

Умная встраиваемая розетка Aqara Wall Outlet H2 EU подключается к домашней электросети как обычная розетка, но во избежание возможных негативных последствий при контакте с электричеством, настоятельно рекомендуем обратиться к специалисту.

1. Заранее убедитесь, что подрозетник, в который будет установлено устройство, соответствует всем необходимым параметрам, так, его глубина должна быть не менее 35мм ^{(рис 1 и 2)}.
2. Подготовим розетку к монтажу. Выкручиваем из неё центральный винт и снимаем рамку ^{(рис 3)}.
   • Если вы собрались установить рядом более одной розетки, либо комбинировать ее с выключателем, то обязательно позаботьтесь о выборе рамки. Следует учесть, что не все рамки европейского образца совместимы с умной встраиваемой розеткой Aqara Wall Outlet H2 EU. Производитель рекомендует рамки от таких фирм как Schnider или Gira, серий Atlas Design (лотос) и E2 (матовый) соответственно ^{(рис. 4)}.
   • При установке комбинации розетка|выключатель, простой выключатель можно превратить в умный, подключив его к реле Aqara, однако для этого необходимо учесть глубину подрозетника. Прежде чем приступить к установке, продумайте все варианты, которые вам подходят, не забывая про размеры.
3. Определите нулевой (нейтраль), фазный и заземляющий провода и запомните их цвета.
4. Три разъема на корпусе розетки соответствуют трём кабелям: фаза-земля-нейтраль. Подключите фазу к левой клемме, ноль – к правой, а заземляющий – к центральной клемме.

(рис. 1) (рис. 2)

(рис 3)

(рис 4)

(рис. 5)

Подключение к приложению Aqara Home.

Подключение устройства к приложению Aqara Home осуществляется одним из двух способов: первый, через выбор устройства в меню приложения и второй, посредством сканирования QR-кода, находящегося на торце розетки.

Добавление нового устройства любым из предложенных способов происходит за считанные секунды, а всплывающие подсказки не дадут вам запутаться и помогут завершить настройку.

Функционал и примеры работы

Устройство является розеткой, к которой добавлено специальное реле, управляемое пользователем через мобильное приложение. Aqara Wall Outlet H2 EU способна включать и выключать подключенные к ней бытовые электроприборы, задействовать расписание и таймеры, а также создавать автоматизации и сценарии на основе таких данных, как потребление электроэнергии. Например, вы можете настроить автоматизацию, при которой электрический водонагреватель будет отключаться, когда вы уходите из дома и включаться по прибытию. Если вы экономите электроэнергию, то может быть настроена автоматизация, при которой зарядное устройство телефона или электросамоката будет отключаться при достижении минимальной мощности энергопотребления, так как это будет означать, что устройство полностью заряжено.

Мониторинг энергопотребления.

Умная встраиваемая розетка Aqara Wall Outlet H2 EU имеет в своем арсенале такую полезную функцию как мониторинг электропотребления, который показывает данные как в реальном времени, так и графики с цифрами за определенный период, вплоть до года. Это позволяет контролировать и анализировать потребление электроэнергии, что может помочь снизить затраты на электричество.

Автоматизации.

Все автоматизации работают на основе параметров «ЕСЛИ» и «ТОГДА». Простой пример работы такой автоматизации: «ЕСЛИ» температура упала ниже 23 °C, «ТОГДА» включить розетку (к которой подключён обогреватель).

Стоит обратить внимание, что розетка поддерживает создание автоматизаций на основе данных о потреблении электроэнергии, в диапазоне от 100 до 3840вт. Высокая рабочая мощность 16А и широкий диапазон учитываемой потребляемой мощности позволят ей работать даже с такими мощными приборами, как обогреватель или утюг.

Примеры сценариев:

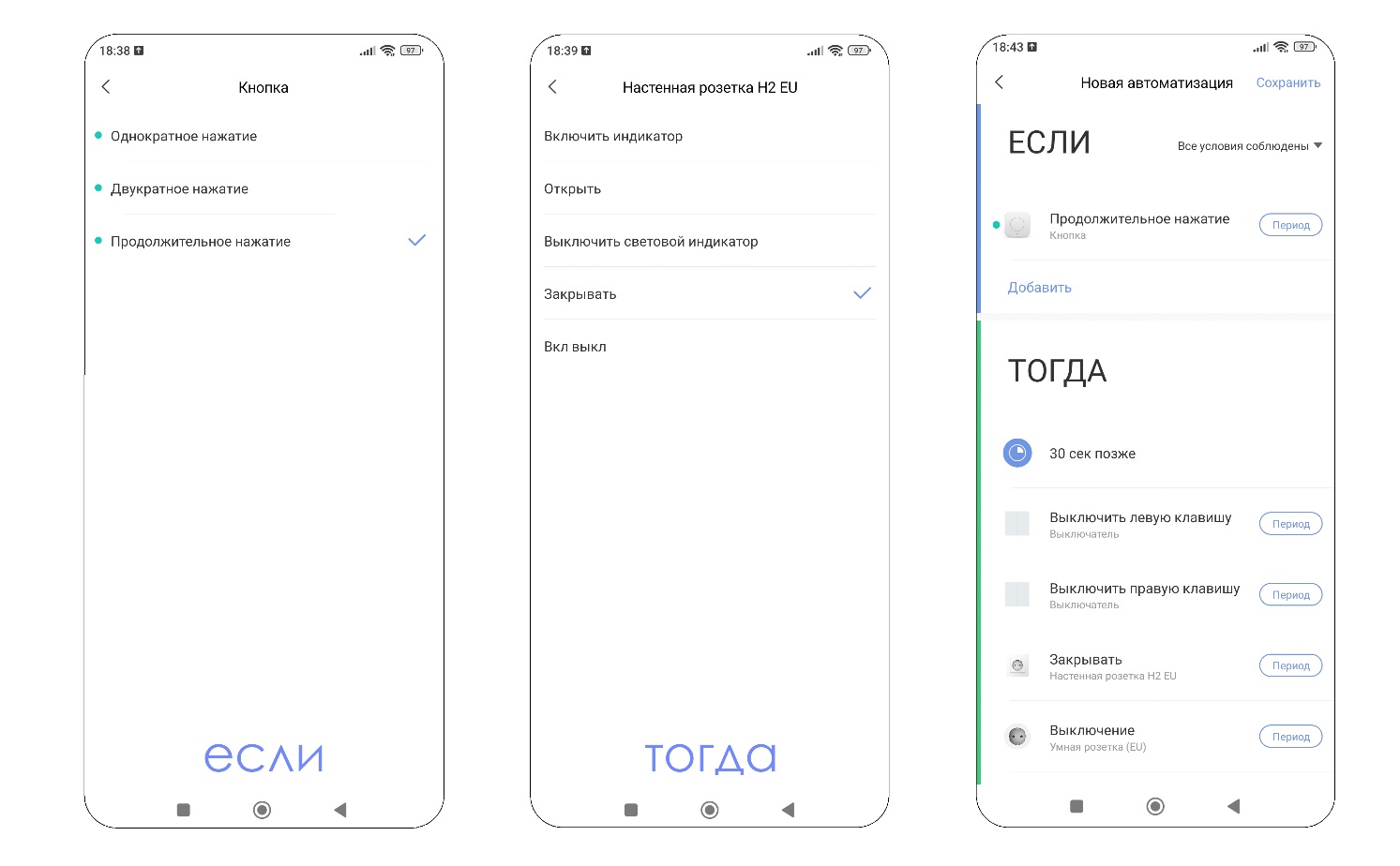

Один из самых простых и востребованных сценариев, это обесточивание электроприборов при уходе из дома. Это может быть отдельное устройство или целая группа. Ниже вы увидите пример автоматизации, где при нажатии на беспроводную кнопку через 30 секунд выключится весь свет в квартире и обесточится розетка, которая используется для подключения утюга. Благодаря этой схеме, вы не только сможете сэкономить на электричестве, но и перестанете мучиться, извечным вопросом о выключенном утюге.

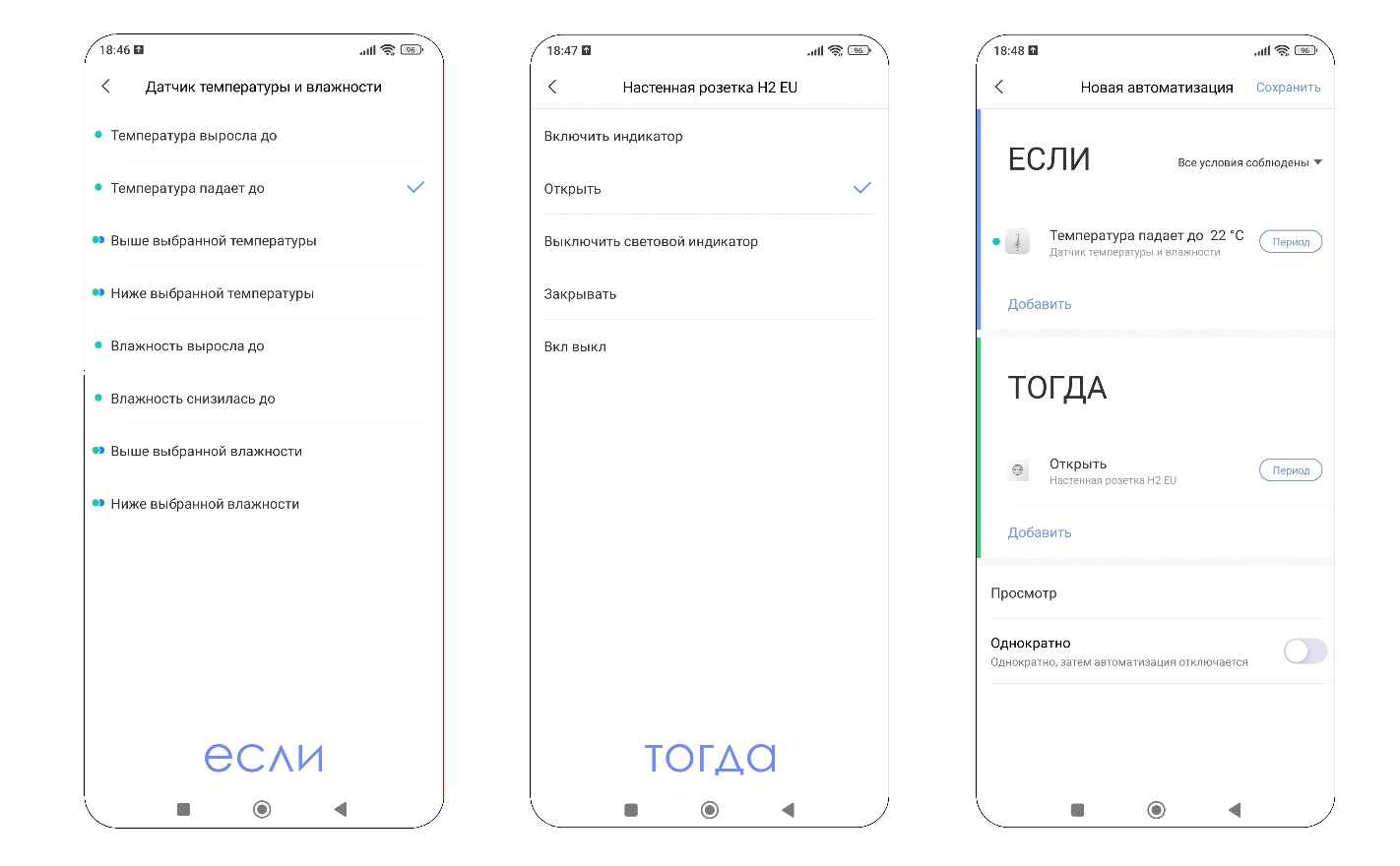

Следующий сценарий – возможность сделать из простых электроприборов умные. Например, по показаниям датчика температуры и влажности включать и выключать обогреватель. Данный способ не подойдёт для тех электроприборов, которые требуют не только подключения к сети, но и нажатия кнопки включения или выставления настроек после включения. Этот же сценарий подойдет для гирлянд, торшеров и разного вида осветительных приборов если в связке с ними использовать другой датчик, например, освещённости, движения или присутствия.

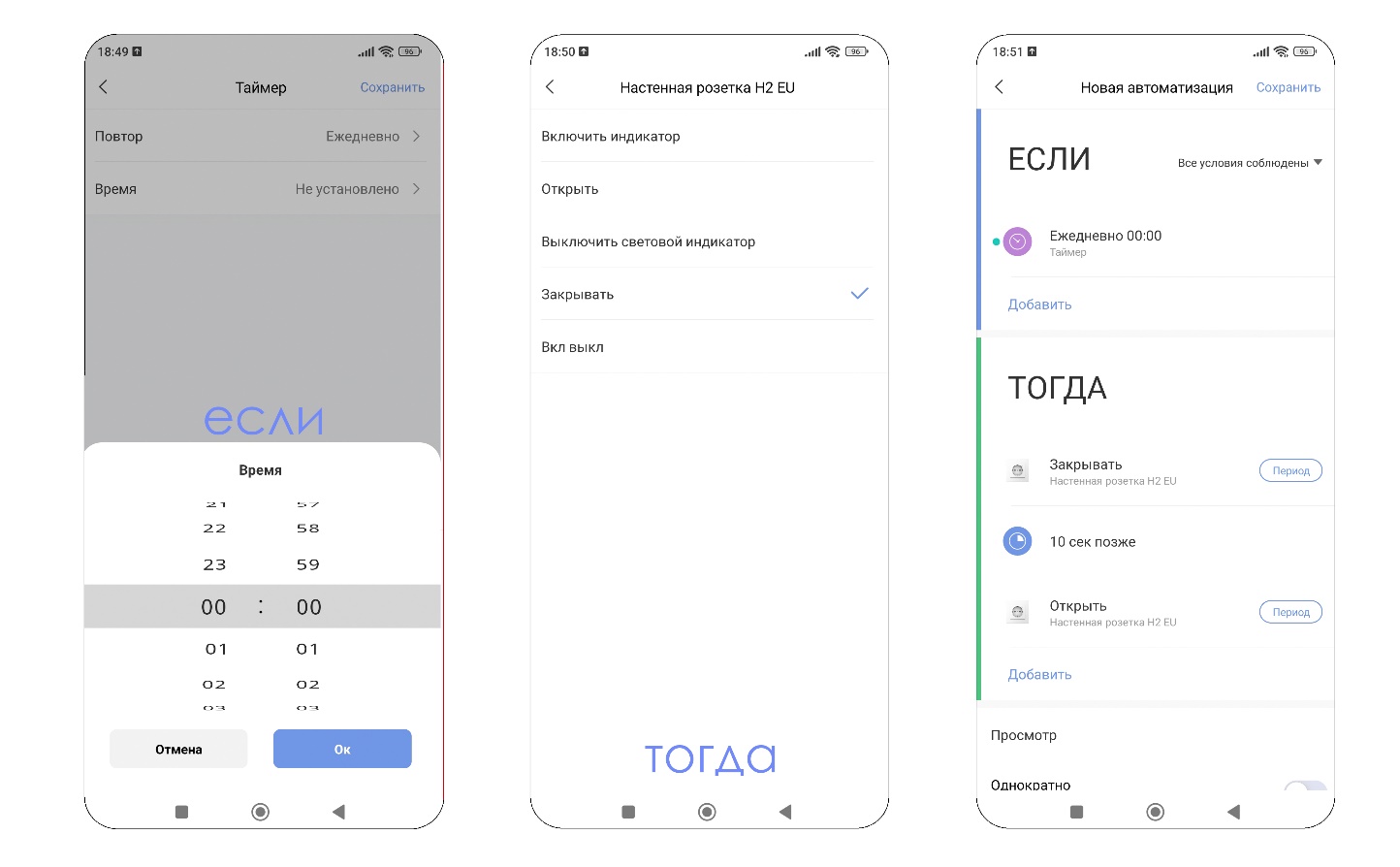

Многие из нас, наверное, не раз сталкивались с такой проблемой, когда на даче стоит старенький роутер, который, в силу своего возраста и слабой начинки, периодически зависает. И тут нам на помощь придет сценарий, где в определенное время, на несколько секунд, будет отключаться питание, что естественно заставит его перезапуститься.

Разнообразие сценариев и автоматизаций зависит только от вашей фантазии и количества умных устройств Aqara в вашем Умном доме.

Интеграция с Алисой

Добавление умной встраиваемой розетки Aqara Wall Outlet H2 EU в приложение Умный Дом с Алисой происходит в автоматическом режиме при условии, если ранее вы добавили Aqara в перечень интеграций.

Если вы впервые добавляете устройство Aqara в Умный дом Яндекс:

• откройте приложение «Умный дом Яндекс»;
• нажмите кнопку «+»;
• выберите «Устройство умного дома»;
• выберите «Aqara» из списка производителей;
• нажмите «Привязать к Яндексу»;
• Авторизуйтесь, используя данные учетной записи Aqara Home.

Как только устройство будет добавлено в приложении Aqara Home, на смартфоне отобразится уведомление о том, что Дом с Алисой обнаружил у вас новое устройство от Aqara.

Проверить работу устройства через Умный дом Яндекс можно нажав на кнопку включения в приложении, либо произнеся Алисе одну из приведенных ниже голосовых команд.

Функционал розетки в Умном доме Яндекс ограничен графиками потребляемой мощности, возможностью объединять устройства в группы и стандартными сценариями.

Прочие интегрции

На данный момент умная встраиваемая розетка Aqara Wall Outlet H2 EU является эксклюзивом для России, из-за чего Amazon Alexa и Google Home пока не поддерживают это устройство. Это может измениться с её релизом в других странах. Отечественные голосовые помощники – Алиса от Яндекс, Маруся от VK и Салют от Сбера работают с розеткой.

Технические характеристики

Беспроводные протоколы: Zigbee 3.0

Электрические параметры: 250 В~, 16 A, 50/60 Гц

Модель: WP-P01D

Размеры: 86 × 86 × 47,7 мм

Рабочая температура: -10 °C ~ +40 °C

Рабочая влажность: 0 ~ 95% относительной влажности, без конденсации

Заключение

Умная встраиваемая розетка Aqara Wall Outlet H2 EU станет отличным выбором для современного Умного дома, заменив собой обычные встраиваемые розетки.

Будучи частью экосистемы Aqara, розетка помогает управлять электроприборами дистанционно через мобильное приложение, при помощи голосовых команд умным колонкам или по сигналу от других устройств Умного дома. Благодаря высокой мощности в 16 А, можно не переживать, что подключенное в розетку устройство может превысить допустимую нагрузку.

С Aqara Wall Outlet H2 EU вы сможете автоматизировать работу домашних электроприборов, экономить энергию и обеспечить комфорт в своей повседневной жизни.
